Pubblico lo schema elettrico, pcb, foto e sorgente.
Il Sorgente viene allegato nella prima edizione con correzioni da apportare alla documentazione.
Il funzionamento del sistema è il seguente:
- La centralina si aziona tramite telecomando o chiave meccanica
- Si inserisce il tempo di uscita segnalato dal Led lampeggiante
- Il led diventa fisso e il sistema è pronto
- Se chiudo uno dei due interruttori Zona1 o Zona2 (entrambi N.A, ma facilmente trasformabili da software in N.C), il sistema va in allarme
- L'Allarme viene segnalato sia da un led, che dal rele n. che viene eccitato ogni 4 s, per 16 volte.
- Se le condizione d'allarme persiste, il relè continua ad essere eccitato in modo continuo, mente i led rimane fisso
- Per disattivare l'allarme, bisogna intervenire sulla chiave in posizione di disattivazione.

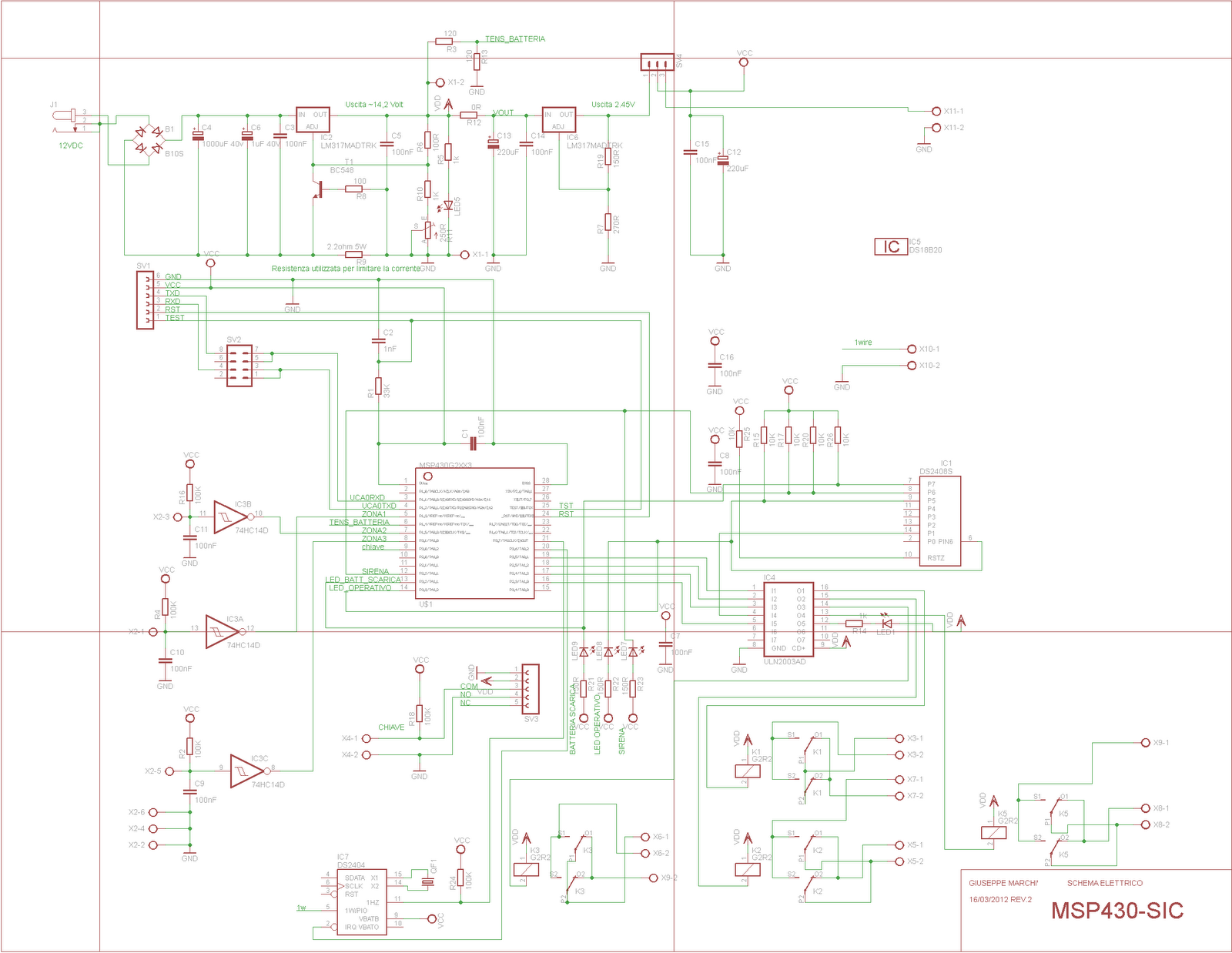

Schema Elettrico
Schema PCB
